第5回は石造建築の基礎知識を紹介します。



* * *

<石造建築の基礎知識>

■横穴式住居、石窟

世界遺産「メサ・ヴェルデ国立公園(アメリカ)」、クリフ・パレス
メサ・ヴェルデのクリフ・パレス。断崖を掘り抜いた横穴式住居から石を積み上げた壁立式の平地住居まで、さまざまな住居跡が混在しています。世界遺産「メサ・ヴェルデ国立公園(アメリカ)」構成資産
世界遺産「アジャンター石窟群(インド)」、第19窟
ストゥーパと仏像を収めたアジャンター第19窟。世界遺産「アジャンター石窟群(インド)」構成資産 (C) Anbu Gandhi

天然の洞窟を利用したり、洞窟を掘って造った住居を「横穴式住居」あるいは「洞窟住居」「洞穴住居」「岩窟住居」などと呼びます。

横穴は気温が安定していて丈夫ですが、断崖にしか築けないため場所が限られており、動物や虫が脅威となります。



アジアでは古代から仏教やジャイナ教、ヒンドゥー教の僧たちが断崖に「石窟」を掘ってその中で修行を行いました。

これらを「石窟寺院」と呼びます。

次第に僧たちは石窟を離れ、石彫寺院や石造寺院を建設していきます。



■石彫

世界遺産「エローラ石窟群(インド)」、第16窟カイラーサナータ寺院
エローラ第16窟カイラーサナータ寺院。世界遺産「エローラ石窟群(インド)」構成資産 (C) Chinmaya Panda
世界遺産「ラリベラの岩窟教会群(エチオピア)」、聖ゲオルギウス教会
ラリベラの聖ゲオルギウス教会。縦横12mのギリシア十字形で、岩山を掘り下げてくり抜かれています。世界遺産「ラリベラの岩窟教会群(エチオピア)」構成資産 (C) Bernard Gagnon

石を彫った彫刻作品を石彫り(いしぼり)、あるいは石彫(せきちょう)といいます。

上の写真のようなエローラ①のカイラーサナータ寺院やラリベラ②の聖ゲオルギウス教会は岩山を彫った「石彫寺院」です。



石彫寺院は岩山の近くにしか造れないし、山を丸々彫り込むのはたいへんな年月と労力を必要とします。

そのためこうした住居になるほどの巨大な石彫建築は世界的に珍しいものとなっています。

これよりはるかに一般的なのは切り出した切石やレンガを積み上げる組積造・壁構造の石造建築です。

※①世界遺産「エローラ石窟群(インド)」

 ②世界遺産「ラリベラの岩窟教会群(エチオピア)」



■組積造、壁構造

世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」、フォロ・ロマーノのポルトゥヌス神殿
フォロ・ロマーノのポルトゥヌス神殿。壁と梁は石造ですが、屋根はやはり木造でした。世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」構成資産

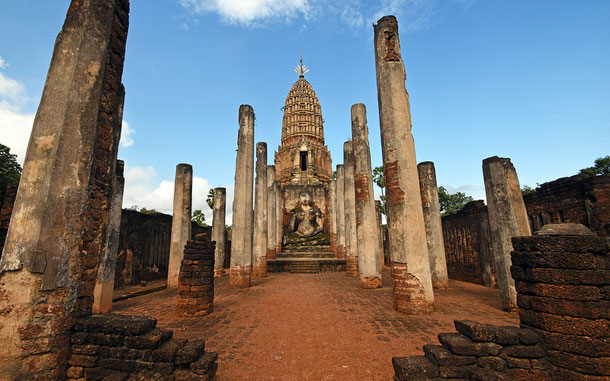

世界遺産「古代都市スコータイと周辺の古代都市群(タイ)」、シーサッチャナーライのワット・プラ・シー・ラタナ・マハタート
スコータイ第2首都シーサッチャナーライのワット・プラ・シー・ラタナ・マハタート。石壁と石柱の石造建築で、かつては木造屋根が架かっていました。世界遺産「古代都市スコータイと周辺の古代都市群(タイ)」構成資産

石窟や石彫のような例もありますが、石造建築は基本的にレンガや石などを組み上げて壁を築いて空間を確保します。

素材を積み上げる構造を「組積造(そせきぞう)」、壁で屋根を支える構造を「壁構造」といいます。

壁には天井や屋根の重さがかかるので「耐力壁」となっています。

石の文化では長らくこの組積造・壁構造が基本となります。



石造といってもローマ時代まで石の屋根は存在しませんでしたし、近代に入っても一般的な住宅は木造屋根でした。



■架構式構造、柱梁構造

ドイツの世界遺産「ケルン大聖堂」
世界最大級のゴシック建築、ドイツの世界遺産「ケルン大聖堂」。側面の壁がガラスになっているのがわかります (C) Velvet
ドイツの世界遺産「ケルン大聖堂」の内部
ドイツの世界遺産「ケルン大聖堂」の内部。多くの柱を並べて壁を取り払い、明るい空間を確保しています

第4回の木造建築で紹介しましたが、建物を建てる際に細長い建材でフレームを作る骨組構造を「架構式構造」、柱と梁(はり。垂直に立てる柱に対し、柱の上に水平に寝かせる横架材)を軸とする場合は「柱梁構造」といいます。



柱梁構造のメリットは、屋根や天井の重さを柱で受けるため、壁を取り去ることができる点です。

そのため全体は軽くなり、高くするのも明るくするのもより簡単になります。



石造建築でもゴシック建築などでは柱を多用して石の壁を取り去りました。

柱と柱の間は荷重のかからない「カーテン・ウォール(帳壁)」となったので、その間にステンドグラスをはめて明るい空間を確保しました。



ただ、梁を石にすると自重で折れてしまうので、アーチを使わなければなりません。

ゴシック建築ではアーチの技術を駆使して柱梁構造を可能にしています。



■リンテル/まぐさ石

リンテル(まぐさ石)、コーベル・アーチ(持送りアーチ/疑似アーチ)、半円アーチ
左図、柱の上に乗せられた一枚岩の横石がリンテル。中央がコーベル・アーチ。右がアーチの中でもっとも基本的な半円アーチ
世界遺産「アンコール(カンボジア)」、アンコール・トムのバイヨン寺院
アンコール・トムのバイヨン寺院、中央祠堂。多くのエントランスがありますが、いずれにも装飾されたリンテルが見られます。世界遺産「アンコール(カンボジア)」構成資産
メキシコの世界遺産「古代都市チチェン・イッツァ」の尼僧院
メキシコの世界遺産「古代都市チチェン・イッツァ」の尼僧院。エントランス上がリンテルです。よく見ると壁面は雨の神・チャックで覆われています

柱と柱の上、あるいは壁と壁の上に水平に渡した横石を「リンテル(まぐさ石)」といいます。

とても簡単な構造であるため、世界中の古代建築で一般的に使用されました。



リンテルの下に空間が確保できるためしばしばエントランスに使われ、人の目に触れやすいということでレリーフが描かれたりとさまざまに装飾されました。

ただ、石は重いため中央で折れやすく、柱と柱の間(柱間)は広く取れず、狭いものになりました。



■コーベル・アーチ/持送りアーチ、コーベル・ドーム

世界遺産「アンコール(カンボジア)」、アンコール・トムの南大門
アンコール朝の首都アンコール・トムの南大門。エントランス上部がコーベル・アーチ。世界遺産「アンコール(カンボジア)」構成資産
世界遺産「メンフィスとその墓地遺跡-ギザからダハシュールまでのピラミッド地帯(エジプト)」、クフ王のピラミッド内部、大回廊
クフ王のピラミッド、大回廊のコーベル・ヴォールト。世界遺産「メンフィスとその墓地遺跡-ギザからダハシュールまでのピラミッド地帯(エジプト)」構成資産
インドネシアの世界遺産「ボロブドゥール寺院遺跡群」のムンドゥ寺院
インドネシアの世界遺産「ボロブドゥール寺院遺跡群」のムンドゥ寺院。コーベル・アーチを四方から張り出させてコーベル・ドームを形成しています

ふたつの壁の両側から少しずつ石を張り出させて積み上げ、中央で接続したアーチ状の構造を「コーベル・アーチ(持送りアーチ)」といいます。

といっても荷重を柱に集中させて自立的に支持するアーチとは構造が根本的に異なるため、「疑似アーチ」とも呼ばれます。



コーベル・アーチを縦に連ねて確保した細長い空間をコーベル・ヴォールト、360度回転させてドーム状にした空間をコーベル・ドームといいます。

ただ、リンテルが中央で折れやすいのに対し、コーベル・アーチは内側に崩れやすいということで、どちらも大きな空間を取ることができません。



■アーチ

アーチの種類
アーチの種類。左が基本的な尖頭アーチ。右の小さな図、上段は左から楕円形アーチ、四心アーチ、尖頭サラセン・アーチ。下段は左からオジー・アーチ、馬蹄形アーチ、多弁アーチ
世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」、コロッセオ
80ものアーチが連なるローマ建築の最高峰、コロッセオ。世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」構成資産

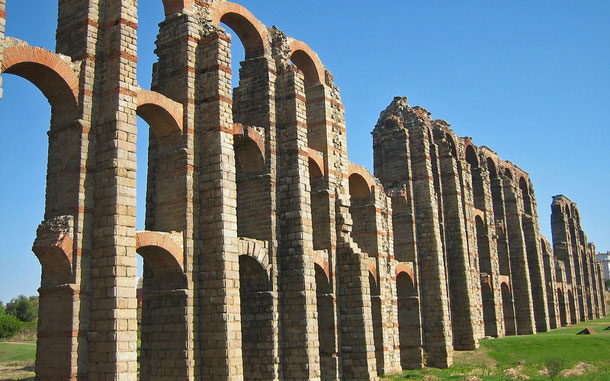

世界遺産「メリダの遺跡群(スペイン)」、ミラグロス水道橋
アーチが連なる優美な姿から「奇跡の水道橋」と呼ばれるミラグロス水道橋。世界遺産「メリダの遺跡群(スペイン)」構成資産 (C) doalex
世界遺産「コルドバ歴史地区(スペイン)」、メスキータ
スペイン・コルドバのメスキータ、中央はモスクのミフラーブ(聖地メッカの方角を示す聖龕)で馬蹄形アーチ、左右と中央上部は多弁アーチ。世界遺産「コルドバ歴史地区(スペイン)」構成資産

ふたつの柱や壁の上に、レンガや石を円弧状に積み上げた構造やその形を「アーチ」といいます。

アーチによって屋根や天井を石で架けることができるようになりました。

アーチ自体はメソポタミア文明の時代から知られていましたが、建物の屋根や天井に使用されるようになったのはローマ時代からです。



アーチはリンテルやコーベル・アーチと比べて柱と柱、あるいは壁と壁の間を広く取ることができるため、大きな空間が確保できます。

ローマの石造建築はあまりに巨大で、1,000年以上のちの近世・ルネサンスの時代までローマ建築に匹敵する建物が築かれることはありませんでしたが、それはアーチの技術の高さによるといっても過言ではありません。



■ヴォールト

リンテル・ヴォールト、筒型ヴォールト、バットレス
左がリンテルを並べて空間を確保するリンテル・ヴォールト、右がアーチを前後に並べた筒型ヴォールト。筒型ヴォールトの右下に見える支えはバットレス(控え壁)

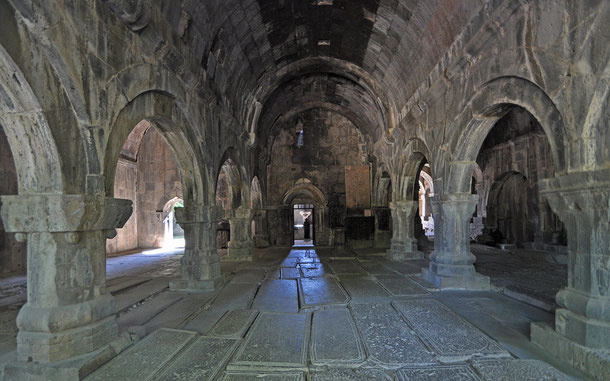

世界遺産「ハフパトとサナヒンの修道院群(アルメニア)」、サナヒン修道院
サナヒン修道院の身廊部の筒型ヴォールト。天井のヴォールトの重みは両サイドのアーチで受けて柱で処理しています。世界遺産「ハフパトとサナヒンの修道院群(アルメニア)」構成資産

左右の壁からアーチを架け、このアーチを前後に平行に重ねていくと、カマボコ形あるいは半筒状の空間が生まれます。

この構造や形を「ヴォールト」、ヴォールトの下に生まれた空間を「アーケード」と呼びます。



アーチの最大の課題は横に広がって崩壊しようとする「スラスト」と呼ばれる水平力で、アーチが大きくなるほど、重くなるほど柱や壁にかかるスラストは大きくなります。

このためヴォールトを駆使するような巨大なアーチ建築では柱や壁を太く厚く重くしたり、柱や壁を支持する支えが必要になります。

一例が「バットレス(控え壁)」で、壁が倒れないように支えとなる小さな壁を取り付けていました。



■ドーム

世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」、パンテオン
直径・高さともに43mを誇るパンテオンのドーム。上に開いた直径9mの穴は採光用のもので、オクルスと呼ばれます。世界遺産「ローマ歴史地区、教皇領とサン・パオロ・フォーリ・レ・ムーラ大聖堂(イタリア/バチカン共通)」構成資産

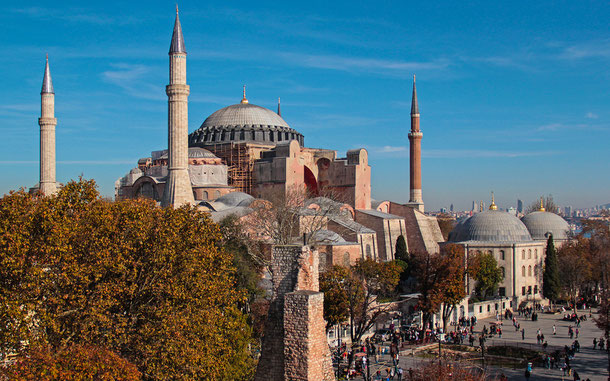

世界遺産「イスタンブール歴史地域(トルコ)」、アヤ・ソフィア
直径33mとビザンツ建築最大のドームを冠するアヤ・ソフィア。世界遺産「イスタンブール歴史地域(トルコ)」構成資産

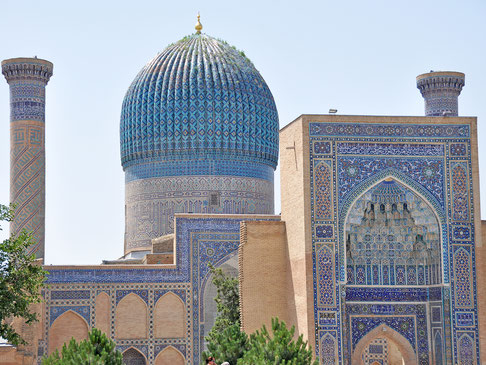

世界遺産「サマルカンド-文化交差路(ウズベキスタン)」、サマルカンドのグリ・アミール廟
サマルカンドのグリ・アミール廟。ドームはイスラム教建築でも積極的に採用されました。世界遺産「サマルカンド-文化交差路(ウズベキスタン)」構成資産

アーチの頂上の石をキーストーン(要石)、他の石をブーソア(迫石)と呼びます。

キーストーンを軸に、アーチを回転させた半球形の構造や形が「ドーム」です。



ドームはアーチを一周させるというとても複雑な技術を必要としますが、その代わり球形という非常に特殊な造形で人々を魅了しました。

広い内部空間が確保できることもあって教会や寺院のような宗教建築で多用され、ローマ建築で誕生し完成されたのち、特にキリスト教建築とイスラム教建築で発達しました。



* * *



シリーズ「世界遺産で学ぶ世界の建築」、第6回はギリシア建築を紹介します。
